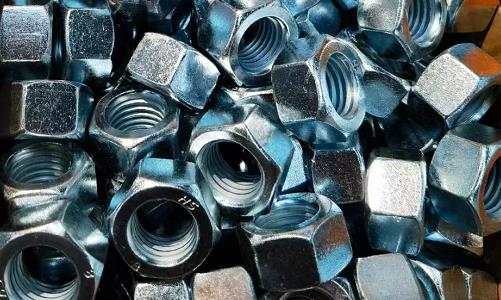

螺母就是螺帽，與螺栓或螺桿擰在一起用來起緊固作用的零件，是所有制造機械****用的一種元件。

一、常用螺母冷鐓工藝分類六角螺母也是一種使用面很廣的緊固件，它的方法較多，M24以下規格的螺母普遍采用冷鐓(壓)方法。常用的螺母冷鐓工藝有以下幾種：a.用較小直徑的線材冷鐓螺母這是一種冷鐓螺母中用得多的方法。使用線材直徑do=0.60s～0.70s，s—螺母對方尺寸。采用切料、整形、鐓球、壓六方、沖孔的工位(工序)，見圖36-23。

在三工位、四工位自動冷鐓機，也可在壓力機上分序。在三工位冷鐓機上可省去整形，但大于M12以上規格的螺母，不經整形，端面質量及禿角的均勻性都不好控制。b.用較大直徑的線材冷鐓螺母這種工藝使用線材直徑do≈0.9s，經切斷、整形、初鐓、預成形、精成形、沖孔而成，一般在五工位自動冷鐓機上，夾鉗帶翻轉機構,見圖36-24。c.六方鋼成形工藝這種工藝方法用的較少，一般用于M20以上大規格螺母的，在壓力機上用分序冷壓的方法完成。工藝流程按切料、初壓、精壓、沖孔進行。二、螺母冷鐓(壓)工藝分析a.切斷在自動冷鐓機多工位或壓力機上分序，切斷都是**道工序，也是較關鍵的工序。因為切料斷口的平整性、切刀板壓下所形成的馬蹄印大小(見圖36-25)，都對下序的整形、鐓球有直接的影響。

由公式36-22可計算出切料長度

式中 Lo——切料長度mm V型——螺母沖孔前坯料體積(mm3)Fo——線材截面積m㎡這僅是一個計算值，實際中還要通過調整檔料柱來修正切斷長度。有時還用稱重法來衡量切料是否準確，即坯料重相當于切斷的料柱重。切斷模的孔徑應比料的直徑大0.05～0.1mm，刀板與切斷模之間的間隙為0.1mm左右。b.整形如圖36-26所示，整形是把料柱的端面鐓平，在下端鐓(壓)出1～2×45°的倒角，目的是將切料的缺陷進行修整，保證下一壓球工序的質量。整形的尺寸d=do+(0.1～0.25)(mm)式中 do——線材直徑mm。

c.鐓球鐓球是將整形后的料柱鐓(壓)成鼓形球狀,見圖36-27，它的質量影響螺母的端面、禿角、棱邊的清晰和質量。在確定鼓形球幾何尺寸時，按經驗，在倒角40°確定的情況下，dM、h尺寸應盡可能小。這樣，在壓六方時，相應部位的摩擦力要小，金屬在壓型力的作用下，金屬流動性好，容易充滿六方。如果dM、h偏大，則在壓六方時，不易充滿六角。如果為了使六方充滿而增加壓型力，則螺母端面就會產生飛邊。鼓形球尺寸按經驗數據如下：dM=(0.7～0.8)d徑Dmax≤Smin式中 d徑——螺母公稱直徑mmDmax——鼓形球直徑mmsmin——螺母s方小尺寸mm根據dM、D的尺寸和螺母坯料體積，鼓形球的其它尺寸可通過計算得出：

d.壓型壓型，即鐓壓成型螺母的六方，使之滿足六方螺母外形尺寸的要求。變形尺寸是否合理，直接影響產品的質量和模具的壽命。壓六方的尺寸要考慮的主要因素有：六方坯在六方凹模里的脫模及下序沖孔的脹方。因此，要求螺母側面要有一個傾斜角γ(見圖36-28)，其大小隨規格的增加而偏大，如M10以上的螺母，γ一般取0°.30′～1°，如γ角過大，六方凹模上、下端口尺寸相差較多，會使六方下沖(又稱壓型下模)在套模內定位不穩，容易造成鐓壓螺母坯料偏心，使螺母的垂直度(β)超差，同時經沖孔脹方后s尺寸也達不到標準要求。γ取0°.30′～1°實際是由實際經驗摸索而定的。壓型除這個尺寸以外，還有很多尺寸與螺母的外形尺寸及產品的外觀等有直接關系(見圖36-29),表示出了螺母壓型坯件的尺寸。其中，兩端凹穴的幾何形狀尺寸很重要。d1是一個關鍵尺寸，偏小，沖孔容易產生毛刺;偏大，沖孔容易出現喇叭口，影響內螺紋的完整。經驗數據為：<m8：d1=d小max+(0.02～0.04)mmm8～m14：d1=d小max+(0.05～0.10)mmm14～m18：d1=d小max+(010～0.15)mmm18～m24：d1=d小max+(0.15～0.30)mm式中：d小max——螺母內螺紋小徑尺寸d=(1.05～1.1)d徑式中 p="" d徑——螺母公稱直徑<="">

d尺寸過小，不利于螺母鐓壓成型，不利于金屬流動，六棱角不清晰;d尺寸過大，螺母支承面減小，影響外觀及緊固強度。d1和d尺寸確定后，按標準螺母內倒角≈120°，一般取為106°，其原因是內倒角取小一點，按公式計算，h尺寸就可大一些，這樣既可節省鋼材，螺母壓型時變形有利，又可縮小沖孔連皮(即沖孔沖出的鐵豆)厚度，有利于沖孔。h=(d--d1)tg37° (公式36-25)凹穴中另一重要尺寸為h1和α角，它們對螺母鐓壓成型后，從六角凹模頂出的六方下沖有影響。h1不宜過高，過高將影響螺母六方型坯及時從六方下模沖脫開，接著下一個型坯又進入凹模，從而引起重帽，而產生故障。經驗數據為：<m6：
h1<0.30mmm8～m10：h1= h1="(0.6～1.0)mmM18～M24：h1=(1.2～1.6)mm</p"">對M20以上螺母，壓型上模的h1可比下模高(0.30～0.50)mm，更有利于冷鐓變形。α一般取10°～15°。h1、α確定后，d2尺寸可按下式計算凹穴頂部為一圓錐，錐角取為150°，則圓錐的角度為tg15°，整個凹穴的高度為：h2=h+h1+tg15° (公式36-27)凹穴尺寸一般不作為檢驗依據，由模具的尺寸來保證。上述數據依據為GB/T6170-2000標準螺母。對于其他型式的螺母不完全適用。e.沖孔沖孔尺寸大小、質量，都是為了滿足下序攻螺紋的要求。螺母內孔直徑一般按小徑尺寸決定。考慮到鋼材硬度要影響沖孔質量，孔徑可定在螺母小徑小尺寸與尺寸之間，由操作者在其公差范圍內靈活掌握。實際上考慮到攻絲的因素，沖孔尺寸的公差要小于小徑的公差。三、沖孔****注意的問題1 螺母沖孔后s方脹方問題沖孔實際上是對坯料進行沖切。內孔沖裁表面有沖切面還有撕裂面(圖36-30)。孔沖對內孔產生的沖切力導致孔沖與內孔的接觸面產生摩擦力，與孔沖向下沖切方向相反，這樣形成的附加應力所導致徑向張力，使s方徑向擴張，即脹方。很顯然，脹方的大小與孔沖剛度、刃部鋒利情況有關，還與螺坯的材質有關。低碳鋼比中碳鋼脹方要大，普碳鋼比相同含碳量的鋼脹方要大。這可從鋼材的切削性能隨含碳量的增加而提高,解釋。當然，由于鋼材含碳量增加，強度增加，它對孔沖的強韌性要求也更高。此外，脹方與螺母對方尺寸(即對邊寬度)s與螺母高度m的比值有關，表36-4列出了部分規格螺母沖孔后的脹方值。

即使注意到了這些問題，但往往由于螺母材質發生變化(材質為中碳鋼或合金鋼)，一般也解決不了因脹方而使s方超差的問題，在M16及以上規格更突出。為了解決s方因沖孔脹方而超差的問題，可采取以下措施：a.減小沖孔尺寸，增加鉸孔，鉸孔余量在0.5～1mm;b.采用兩次沖孔，**次沖孔余量在1毫米左右。**次沖孔不存在脹方;c.沖孔孔模前加一六方凹模片，可防止螺母s面脹方，六方凹模片厚度略高于螺母高度m，?？诘箞A角，以利于坯料進入凹模。模腔要有0°10′～0°15′的出模錐度。采用此種結構，即使是六角厚螺母(GB/T56D=16，m=25；D=20，m=32；D=24，m=38)，也可用冷鐓。

表36-4 部分規格螺母沖孔后的脹方值。

鐓壓螺母的六方凹模要有錐度，一是使螺坯容易頂出脫模，一是補償沖孔的脹方值，使螺母s方尺寸不因脹方而超差。如圖36-31所示，M10以上γ角取0°30′～1°，隨著螺母規格的增大，γ角也增大，不宜超過1°d.改進壓六方?jīng)_頭的凸臺尺寸，即螺母壓型后坯料兩端凹穴尺寸中的h1。適當加高h(yuǎn)1部位，即減少沖孔連皮厚度，可改善沖孔時的脹方情況，但h1不宜過高，過高對坯料脫離凸臺不利，容易產生重料(即**個坯料沒脫離開，**個坯料就來了)而造成事故。e.采用反沖孔，可解決脹方問題。2 孔的粗糙度和圓整度為了使粗糙度達到小及較圓整的內孔，冷鐓螺母沖孔凸凹模之間的間隙要求比一般沖裁模的間隙要小，希望孔內壁80%以上呈光亮帶(參見圖36-30)，撕裂帶不超過孔壁的20%。采用小間隙沖孔，有時會出現另一個質量問題：“槽孔”，見圖36-32。“槽孔”是由于沖孔時產生二次光亮帶引起的。

沖孔內孔的質量與采用沖孔凸凹模的幾何形狀及凸凹模間隙有關。中使用的冷鐓螺母沖孔凹模大體有三種型式：a.凸臺式?jīng)_孔凹模如圖36-33所示。

這種凹模刃口部分有一凸臺，適用于M12以下的中、小規格螺母沖孔用，凸凹模間隙取(0.03～0.15)mm。它的優點是沖孔時容易定位，沖出的孔斷裂帶少，“喇叭口”不嚴重。缺點是，當沖孔速度較慢時會產生“槽孔”，當更換新孔沖，孔沖的刃口較鋒利時，也可能出現“槽孔”，這時，只要用砂紙將孔沖刃口砂成圓角，可在沖孔時起擠光沖切面的作用，可避免“槽孔”的出現。采用這種凹模，壓六方的下沖頭凸臺h1不宜太高，過高，沖孔時容易產生鐵屑，粘在凹模面上，使螺母端面產生壓痕，影響外觀。b.平直式?jīng)_孔凹模如圖36-34所示，這類凹模的間隙可稍大于上述凹模，壽命也較長。缺點是：在沖孔速度較慢時容易產生毛刺，或單面撕裂一塊，超過普通斷裂帶，有時一直延伸到螺母內倒角處，(參見圖36-30)，造成攻絲時扣不完整。這種現象在低強度螺母沖孔時容易發生，造成質量不穩。c.帶圓角的沖孔凹模如圖36-35所示，這類凹模內孔端口有一r=(2～3)mm的圓角，凸、凹模間隙可取得大一些，一般用于M14以上。缺點是沖出的孔斷裂帶較大，即“喇叭口”大，一般通過鉸孔，使孔圓整光潔，達到尺寸要求。對低強度螺母沖孔時，也會單面撕裂到內倒角處。優點是模具壽命較長。
